    Tổng quan

    Mã sản phẩm: LM-AI/1.0 (Ra mắt: 2021)

    Tổng quan chức năng AI HUB v1.0 & v2.0:

    • AI Camera Hub cũng có thể thay thế HC/LC, đóng vai trò như một bộ điều khiển trung tâm quản lý các thiết bị trong nhà

    • Lấy hình ảnh từ Camera IP trong cùng mạng Local , sau đó xử lý hình ảnh bằng thuật toán AI.

    • Có thể sử dụng sự kiện phát hiện xâm nhập của Camera AI để kích hoạt Rule an ninh.

    • Xem trực tiếp hình ảnh lấy từ Camera thông qua App Lumi Life.

    • Cấu hình và điều khiển các thiết bị Zigbee/Bluetooth Mesh của Lumi

    • Xử lý các logic Rule/Cảnh/Lịch/Nhóm đảo chiều giống như HC.

    • Tích hợp cổng đầu ra tiếp điểm khô để điều khiển tải điện AC.

    • Hình thức lưu trữ video: Lưu tóm tắt hoặc lưu đầy đủ sự kiện.



    AI HUB bản 1.0





    Mã sản phẩm: LM-AI/2.0 (Phiên bản mới - 2022)

    Những nâng cấp trên bản V2.0.

    • Thiết kế lại vỏ giúp tản nhiệt tốt hơn, giảm tiếng ồn từ quạt.

    • Thêm Led Power hiển thị trạng thái nguồn

    • Thêm một cổng đầu ra điều khiển tải

    • Bổ sung thêm một cổng USB 3.0

    • Vẫn đầy đủ các tính năng điều khiển thiết bị, cấu hình Camera AI… giống với phiên bản v1.0



    AI HUB bản 2.0



    Video chi tiết

    Thông số kỹ thuật

    Điện áp hoạt động

    12V DC/2A

    Công suất cổng đầu ra chịu tải

    10A (220V -> 230V AC)

    Nhiệt độ hoạt động

    0℃ - 50℃
    Trong quá trình hoạt động, nhiệt độ trên bề mặt sản phẩm có thể lên tới 60℃ - 70℃

    Truyền thông

    Zigbee & Bluetooth Mesh

    Giao thức kết nối Internet

    Dây LAN

    Kích thước (D x R x C)
    Chưa bao gồm Anten

    160 x 129 x 26 mm (bản V1)
    206 x 125 x 40 mm (bản V2)

    Khối lượng

    930 gram (bản V1)
    700 gram (bản V2)

    Số lượng Camera tối đa có thể tích hợp xử lý AI

    6 Camera IP



    Kích thước AI HUB v2.0





    Kích thước AI HUB v1.0





    • Camera IP tích hợp vào AI Camera Hub nên cài đặt IP tĩnh.

    • Camera sử dụng trong cùng hệ thống với AI Camera Hub có độ phân giải càng cao thì khả năng nhận diện càng chính xác.

    • AI Camera Hub không hỗ trợ tích hợp Camera mắt cá.



    Không hỗ trợ tích hợp Camera mắt cá.



    Lắp đặt thiết bị

    Cập nhật firmware

    Để nâng cấp firmware cho AI Camera Hub kỹ thuật viên cần phải tải phần mềm Desktop App Lumi Life, sau đó tiến hành đăng nhập và lựa chọn nhà có chứa AI Camera Hub cần nâng cấp firmware.

    Lúc này cần phải cho máy tính kết nối tới cùng dải mạng LAN và AI HUB đang sử dụng.



    Vào "Thông tin nhà" -> Lựa chọn AI cần update Firmware -> "Cài đặt"







    Chọn "Firmware" -> "Nâng cấp Firmware" -> Lựa chọn phiên bản, firmware cần được lưu sẵn trong máy -> Chọn "Lưu"





    Sau khi tải firmware vào AI HUB, cần đợi một lúc để thiết bị update và khởi động lại.



    Cấp nguồn thiết bị



    Cấp nguồn cho AI Camera Hub V2





    Cấp nguồn cho AI Camera Hub V1.



    Cấu hình thiết bị

    Kết nối internet

    • Thiết bị AI Camera Hub ta sẽ chỉ dùng một phương thức duy nhất để kết nối internet đó là cắm dây mạng LAN.

    • Và đối với trường hợp thiết bị đã được cấp mạng LAN nhưng chưa được cấu hình vào nhà trên App Lumi Life, người dùng tham khảo bước thêm bộ điều khiển trung tâm vào nhà tại đây.



    Cắm LAN cho AI HUB V2.







    Cắm LAN cho AI HUB V1.



    Khuyến cáo lắp đặt và cấu hình

    Khuyến cáo lắp đặt

    • Lắp đặt ở nơi thoáng mát, không đặt trong tủ điện bằng kim loại hay những nơi kín làm ảnh hưởng tới sóng không dây.

    • Nên đặt thiết bị gần router hoặc tủ mạng để tiện cắm LAN.

    • Thiết bị AI Camera Hub cần phải cấu hình cùng dải mạng với những Camera ở trong nhà khách hàng.

    • Camera nên lắp với độ cao > 2.5m và < 7m.

    • Góc lắp dao động từ 25->60 độ.

    • Lắp đặt camera tại các vị trí không có cửa kính để tránh phát hiện nhầm.

    • Vẽ các vùng định cài đặt trước khi lắp đặt camera cố định.

    Khuyến cáo cấu hình

    • AI Camera Hub không hỗ trợ Wifi, vậy nên phải cắm dây LAN trước khi cấu hình vào nhà (MAC được ghi trên vỏ sản phẩm).

    • Chỉ hỗ trợ tích hợp Camera của những hãng sau: HIK, Dahua, Ezviz, KB và imou.

    • Có thể tích hợp với Camera IP và đầu ghi IP.

    • Không nên cấu hình vùng nhận diện quá nhỏ.

    Lưu ý các thông số cài đặt cho luồng Sub (phụ) của Camera như sau.

    • Chuẩn mã hóa: H264.

    • Bitrate*: tối thiểu là 512 Kbps (Có thể để lên 1024, nếu như không làm ảnh hưởng gì đến tốc độ mạng chung).*

    • FPS: Để mức cao nhất*.*

    • I-frame: 25*.*



    Cấu hình khuyến cáo cho Camera HIK.





    Cấu hình khuyến cáo cho Camera Dahua.



    Khuyến cáo khi sử dụng

    Để đạt kết quả nhận diện được tốt nhất, khách hàng nên:

    • Khi ngồi, khuyến cáo không được che mặt.

    • Không nên để camera chỉ có thể nhìn thấy phần gáy, sau đầu.

    Reset & khởi động lại thiết bị

    • Để Reset thiết bị, người dùng giữ nút Config trong vòng 10 giây cho tới khi tất cả 4 đèn Led đều sáng lên thì nhả tay.

    • Để khởi động lại thiết bị, người dùng giữ nút Config trong 5 giây đến khi Led Service & Led AI sáng lên thì thả tay, để khởi động lại thiết bị mà không cần rút nguồn.



    Nút Config trên AI Camera Hub V2.





    Nút Config trên AI Camera Hub V1.



    Sử dụng cổng tín hiệu đầu ra

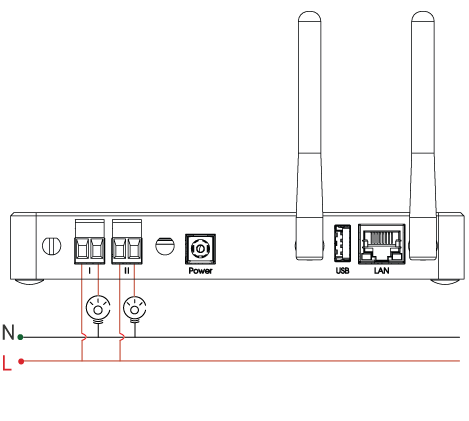

    • Thiết bị AI Camera Hub có sẵn 2 cổng (bản V1) hoặc 3 cổng (bản V2) tín hiệu đầu ra mặc định.

    • Mỗi cổng này bản chất bên trong là có 2 đầu tiếp xúc của Rơ le, khi được bật thì 2 đầu Rơ le được đóng lại.

    • Người dùng có thể đấu nối với đèn, còi, chuông báo động... để phục vụ cho những tính năng cảnh báo an ninh.



    AI HUB V1





    AI HUB V2



    Các Icon điều khiển cổng tín hiệu đầu ra.

    • Sau khi cấu hình AI Camera Hub vào nhà trên App Lumi Life, người dùng vào phần giao diện thiết bị "Mới" trên App Lumi Life sẽ mặc định có 2 icon (bản V1) hoặc 3 icon (bản V2) được hiển thị.

    • Người dùng có thể bật/tắt các tải đầu ra thông qua những icon này.



    Icon tượng trưng cho tải đầu ra



    Tích Hợp Nhân Xử Lý AI Vào Camera

    Bật tính năng AI trên AI Camera Hub

    Sau khi cấu hình AI Camera Hub vào nhà thành công xong, mặc định lúc ban đầu là những tính năng liên quan tới AI sẽ chưa được bật, kỹ thuật viên cần phải bật tính năng AI như giao diện dưới đây.

    Khi không muốn sử dụng những tính năng nhận diện AI, người dùng có thể tắt đi. Các hình liên qua sẽ không bị mất đi khi tắt tính năng này, người dùng có thể sử dụng lại cấu hình sau khi bật lại tính năng này.



    Vào phần thông tin HC để bật tính năng AI Camera Hub & Xác nhận các điều khoản dịch vụ..



    Thêm Camera vào AI Camera Hub.

    Sau khi lắp đặt, cấp nguồn, cấp mạng Internet và xác định được địa chỉ IP của Camera. Người dùng vào phần**"Cài đặt"->"Cài đặt thiết bị"**-> Chọn MAC của AI Camera Hub cần thêm Camera -> Lựa chọn "Camera thông minh".

    Lúc này trên màn hình App Lumi Life sẽ hiển thị hai sự lựa chọn đó là "Thêm thủ công""Sử dụng Camera có sẵn".



    Lựa chọn hình thức để tích hợp nhân xử lý AI vào Camera IP.



    Thêm thủ công

    Đây là trường hợp Camera IP mới chỉ được cấp nguồn, internet và địa chỉ IP trong mạng nhưng chưa được add vào trong hệ thống Lumi Life. Tuy nhiên vẫn có thể tích hợp được nhân xử lý AI vào để nhận diện hình ảnh.

    Loại camera: Hiện tại Lumi đang hỗ trợ 2 hãng camera chính là Dahua & HIK

    Tài khoản: Tài khoản đăng nhập vào Camera (hoặc đầu ghi).

    Mật khẩu: Mật khẩu đăng nhập vào Camera (hoặc đầu ghi).

    Địa chỉ IP: Địa chỉ IP của Camera (hoặc đầu ghi) ở trong mạng Local.

    Cổng: Mặc định là RTSP port của Camera hoặc đầu ghi (Mặc định là 554).

    Kênh: Mặc định là kênh 1 nếu là Camera (Trong trường hợp là đầu ghi thì ở đây sẽ là kênh mà đầu ghi cấp cho Camera đang cần tích hợp xử lý AI).



    Nhập thông tin của Camera.



    Sử dụng Camera có sẵn

    Đây là trường hợp Camera IP đã được thêm vào hệ thống Lumi Life (Cách để tích hợp Camera vào Lumi Life xem tại đây).
    Sau khi thực hiện thao tác thêm Camera thông minh (AI) này thì AI Camera Hub sẽ lấy trực tiếp hình ảnh từ Camera và sau đó tiến hành xử lý hình ảnh.

    Cần phải cấu hình đầy đủ thông tin cổng nội mạng của Camera thì mới có thể tích hợp tính năng AI.



    Chọn Camera đã được cho vào hệ thống Lumi từ trước, Do trước đó đã được cấu hình nên người dùng sẽ không cần phải nhập lại thông tin của Camera.



    Cài đặt chức năng nhận diện

    Số vùng nhận diện

    Sau khi thực hiện một trong hai cách trên, tiếp theo chúng ta sẽ có màn hình App như dưới đây để có thể tiến hành cài đặt chức năng nhận diện AI cho Camera.

    Trong màn hình này chúng ta sẽ thấy có một mục là "Số vùng nhận diện" với nhiều nhất là 4 vùng và ít nhất là 1 vùng nhận diện.

    Số lượng vùng nhận diện sẽ chỉ có thể cài đặt một lần duy nhất khi mà ta vừa thêm Camera. Sau khi thêm Camera thành công sẽ không thể thay đổi thông tin này.



    Kỹ thuật viên cần lưu ý phải cài đặt mục "Số vùng nhận diện" ngay ở màn hình sau khi vừa tích hợp tính năng AI vào Camera xong.



    Chế độ hoạt động

    Camera được thêm vào AI Camera Hub có thể hoạt động theo một trong hai chế độ**"An ninh"hoặc"Trải nghiệm"**.

    • "An ninh": Chế độ này AI sẽ ưu tiên độ chính xác nhận diện, sử dụng để giám sát những khu vực an ninh quan trọng phù hợp với những Camera ngoài trời để phát hiện, đề phòng đột nhập.

    • "Trải nghiệm": Ở chế độ này AI sẽ ưu tiên tốc độ nhận diện thường để áp dụng cho những vị trí trong nhà cần tính năng tự động hóa (VD: Phát hiện có chuyển động -> Bật đèn ...).
      Tính năng này còn thường dùng cho Camera ở trong nhà vì vậy sẽ có thêm một lựa chọn đó là "Lấy ảnh khi có sự kiện" để những vị trí trong nhà mà khách hàng muốn có sự riêng tư, không muốn lấy những hình ảnh Snapshot (Hình ảnh lưu lại khi phát hiện có chuyển động lên App, Server).





    Lịch hoạt động

    Người dùng cũng có thể cài đặt lịch hoạt động cho AI Camera, nếu "Tắt" lịch thì tính năng nhận AI sẽ luôn hoạt động, còn khi cài đặt lịch thì tính năng AI sẽ hoạt động theo thời gian đã được người dùng cài đặt.

    Sau khi thêm Camera xong người dùng có thể vào mục "Cài đặt thiết bị" -> Chọn thẻ "Camera" để tiến hành cài đặt lại hoặc chỉnh sửa những tính năng nhận diện AI.



    Bước cuối cùng chúng ta nhấn nút "Xong" để hoàn thành việc thêm Camera và cài đặt chức năng nhận diện.



    Cài đặt vùng nhận diện

    Vẽ vùng nhận diện



    Người dùng nhấn vào icon Zone (Vùng) để tiến hành bật tính năng nhận diện theo vùng.





    Mặc định lúc mới vào ta sẽ có sẵn một vùng 3 điểm. Để vẽ vùng nhận diện ta thực hiện những thao tác sau.

    • Ta có thể thêm điểm mới bằng cách nhấn trực tiếp 2 lần vào màn hình (Được phép thêm tối đa là 8 điểm)

    • Nhấn giữ và di chuyển để thay đổi vị trí điểm.

    • Để xóa điểm ta nhấn 2 lần vào điểm cần xóa.

    • Cuối cùng là thực hiện thao tác kéo các điểm vừa tạo để khoanh thành vùng cần AI nhận diện.



    Khoanh vùng nhận diện





    Icon Vùng nhận diện sẽ sáng lên mỗi khi có người đi vào vùng nhận diện



    Cài đặt độ nhạy/độ trễ

    Độ nhạy (Trung bình - Cao): Cho khả năng nhận diện có người chuyển động ở trong vùng phát hiện (Zone) của thuật toán AI.

    Độ trễ (15-30-45-60 giây): Khi không còn người ở trong vùng nhận diện thì sau khoảng thời gian độ trễ này Camera sẽ báo về trạng thái là không có người xâm nhập trên App Lumi Life

    Độ trễ chỉ áp dụng đối với Camera ở chế độ "Trải nghiệm". Còn đối với chế độ "An ninh" mặc định sẽ là 0 giây và không thể cài đặt được độ trễ.



    Cài đặt độ trễ, độ nhạy cho việc phát hiện chuyển động.



    Vùng nhận diện AI làm đầu vào Rule

    Sau khi khoang vùng Zone phát hiện chuyển động và bật tính năng xử lý AI, người dùng có thể sử dụng Zone (Vùng) vừa cấu hình để làm đầu vào kích hoạt Rule.



    Cấu hình cho Zone (Vùng phát chuyển động) làm đầu vào cho Rule.



    Đăng kí lưu trữ đám mây

    Để sử dụng đầy đủ những tính năng của AI Camera (Tính năng xem lại video, tính năng video timelapse hay xem lại video ở thời điểm phát hiện sự kiện xâm nhập) thì người dùng cần phải đăng ký dịch vụ "Lưu trữ đám mây" của Lumi.



    Đăng kí 3 tháng dùng thử hoặc đăng kí gói dịch vụ mới





    Gói lưu trữ bao gồm những thông tin sau:

    • Số ngày lưu trữ video ***(7 ngày/1 tháng lưu trữ) ***đây là thời gian video mà người dùng muốn lưu trữ hoặc xem lại.

    • Kì hạn thanh toán ***(1 tháng/6 tháng/12 tháng) ***là kì hạn mà người dùng có thể sử dụng dịch vụ lưu trữ đám mây này. Khi hết kì hạn này người dùng cần phải đăng kí gia hạn.

    • Giá tiền cho gói combo: 1 Camera/6 Camera.

    Người dùng lựa chọn gói lưu trữ phù hợp với nhu cầu sử dụng.



    Lựa chọn gói dịch vụ phù hợp với nhu cầu sử dụng





    Ta cũng cần phải đăng kí Camera nào có thể sử dụng dịch vụ lưu trữ (Bởi trong nhà khách hàng không phải là Camera nào cũng cần tích hợp tính năng AI và lưu trữ dữ liệu). Ta có thể đăng kí theo gói số lượng 1 hoặc 6 Camera.



    Lựa chọn Camera nào được phép sử dụng dịch vụ "Lưu trữ đám mây"





    Lựa chọn hình thức thanh toán sau đó liên hệ tới tổng đài CSKH của Lumi (SĐT: 0335.44.55.99) để được kích hoạt.



    Cài đặt chức năng lưu trữ

    Những Camera được cho phép sử dụng tính năng "Lưu trữ đám mây" thì nên cài đặt luồng main chuẩn mã hóa là H264.



    Những Camera sau khi được đăng kí dịch vụ"Lưu trữ đám mây" -> Người dùng có thể chuyển sang màn hình Lưu trữ để cài đặt những tính năng liên quan tới lưu trữ.



    Sử dụng camera

    Người dùng cần chuyển Camera vào giao diện Tầng/Phòng hoặc màn hình dashboard thì mới có thể sử dụng được những tính năng dưới đây.

    Live Stream từ Camera

    Camera sau khi được tích hợp tính năng AI thì cũng sẽ được tự động hỗ trợ giao thức P2P, giúp người dùng có thể xem trực tiếp hình ảnh từ Camera trên App Lumi Life mà không cần phải thực hiện NAT Port Router, ngoài ra tốc độ đường truyền cũng nhanh hơn và giảm độ trễ khi load hình ảnh.



    Quản lý Camera đã tích hợp tính năng AI trong giao diện tầng/phòng hoặc dashboard.





    Sau khi cài đặt xong người dùng có thể thêm Camera vào trong phòng giống như những thiết bị khác. Người dùng ấn vào biểu tượng Camera cần xem thông tin.

    Giao diện xem Camera AI -> Người dùng có thể ấn vào biểu tượng con mắt ở góc trên bên phải để xem chi tiết vùng nhận diện đã cài đặt.





    Khi phát hiện có người ở trong vùng nhận diện, vạch kẻ vùng nhận diện sẽ chuyển sang mầu đỏ và icon vùng nhận diện sẽ sáng lên.



    Xem lại video (Theo dữ liệu thẻ nhớ/đầu ghi)

    Trong giao diện xem Camera ta sẽ thấy có 2 nút chọn:

    • Trực tiếp: Dùng để xem hình ảnh Camera ở thời điểm hiện tại.

    • Xem lại: Dùng để xem lại hình ảnh Camera ở một thời điểm nào đó (Dữ liệu lấy từ thẻ nhớ hoặc đầu ghi).

    Ở bước cấu hình Camera AI, nếu như ta cấu hình theo IP của Camera thì hình ảnh sẽ được lấy từ thẻ nhớ gắn trên Camera. Còn nếu ta cấu hình theo IP của đầu ghi thì dữ liệu sẽ được lấy từ đây.





    Xem lại video (Theo dịch vụ lưu trữ đám mây)

    Để sử dụng tính năng này AI Camera phải được đăng kí dịch vụ lưu trữ đám mây của Lumi





    Xem lại Snapshot

    Mỗi sự kiện xảy ra thì AI Camera Hub sẽ chụp lại một ảnh tại thời điểm xảy ra sự kiện. Người dùng có thể xem lại hình ảnh ở thời điểm phát hiện có người bằng cách ấn vào thẻ Snapshot.



    Bấm vào biểu tượng con mắt ở góc trên bên phải để xem lại phân tích của AI Camera. Người dùng cũng có thể xem lại video ở thời điểm xảy ra sự kiện (Dịch vụ lưu trữ đám mấy)




    Nếu như AI Camera Hub nhận diện sai hình ảnh, người dùng có thể tích chọn
