Công tắc cảm ứng - Zigbee

Công tắc cảm ứng - Zigbee

    Công tắc cảm ứng - Zigbee

    Trước khi lắp đặt ta cần phải thực hiện bước khảo sát hạ tầng xem tại đây: https://docs.lumi.vn/share/b18909ae-2f8a-4723-8cd9-f47a187dca11

    Tổng quát

    Mã sản phẩm: LM-Sx-N

    • LM-Sx-N là thiết bị công tắc cảm ứng của Lumi hỗ trợ bật/tắt từ 1 đến 4 kênh đầu tải ra.

    • Giao thức truyền thông không dây Zigbee.

    • Phương thức điều khiển: bằng tay, điều khiển từ xa trên ứng dụng Lumi Life thông qua bộ điều khiển trung tâm.

    Video chi tiết

    Thông số kỹ thuật

    Điện áp hoạt động

    100 - 240V AC ~ 50/60Hz

    Nhiệt độ hoạt động

    0℃ - 50℃

    Truyền thông

    Zigbee

    Công suất phát Zigbee

    10 dbm

    Công suất tiêu thụ không tải

    < 0.5W

    Công suất tải

    Tải trở thuần: ≤ 700W
    Tải Led: ≤ 150W

    Kích thước (D x R x C)

    Hình chữ nhật: 121.5 x 80 x 31.5 mm
    Hình vuông: 95 x 95 x 31.5 mm



    Kích thước công tắc hình vuông



    Kích thước công tắc hình chữ nhật

    Lắp đặt thiết bị

    Trước khi lắp đặt ta cần phải thực hiện bước khảo sát hạ tầng, để đảm bảo việc lắp đặt được thuận lợi.

    Chân L: đấu dây lửa của nguồn điện

    Chân N: đấu dây trung tính của nguồn điện và dây trung tính thiết bị.

    Chân 1,2,3,4: đấu với dây lửa của tải.

    Công tắc có tối đa 4 nút, tương ứng có 4 chân tải đầu ra lần lượt 1,2,3,4.



    Sử dụng thiết bị

    Bật/tắt công tắc

    Người dùng chạm tay vào vòng tròn cảm ứng trên công tắc để bật/tắt.

    Vòng tròn màu đỏ: trạng thái bật.
    Vòng tròn màu xanh: trạng thái tắt.



    Trạng thái của công tắc

    Chuyển đổi chế độ nhấn giữ - nhấn nhả

    Chế độ nhấn giữ : Người dùng chỉ cần chạm tay 1 lần vào vòng tròn cảm ứng trên công tắc hoặc điều khiển trên app để chuyển trạng thái bật/tắt và công tắc sẽ giữ nguyên trạng thái đó.

    Chế độ nhấn nhả : Công tắc sẽ luôn trả về trạng thái tắt, khi người dùng bật công tắc công tắc sẽ bật và lập tức trở về trạng thái tắt trong khoảng 500ms.

    Để chuyển chế độ nhấn giữ - nhấn nhả: Giữ nút Config 3s tới khi led của nút số 1 nháy hồng 2 lần thì thả tay.

    • Quan sát led trạng thái các nút: Ở chế độ nhấn nhả - led tắt, ở chế độ nhấn giữ - led sáng hồng.

    • Chạm 1 lần vào nút muốn đổi chế độ để cài đặt, sau đó ấn nút Config 1 lần hoặc đợi 10s để thoát cài đặt và lưu chế độ



      Chuyển đổi chế độ nhấn giữ - nhấn nhả

      Khóa cảm ứng

    Sau khi khóa cảm ứng, người dùng sẽ không thể bật/tắt bằng tay và chỉ có thể điều khiển bằng App Lumi Life.

    Sẽ có 2 kiểu khóa cảm ứng đó là khóa từng nút một hoặc khóa tất cả các nút.

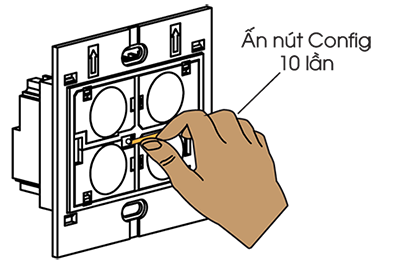

    Để khóa tất cả nút cảm ứng: Nhấn nhanh nút Config 10 lần liên tiếp để khóa và mở khóa nút cảm ứng.
    Khóa cảm ứng - Tất cả led nháy đỏ 5 lần.
    Mở khóa cảm ứng - Tất cả led nháy xanh 5 lần.



    Khóa tất cả các nút cảm ứng

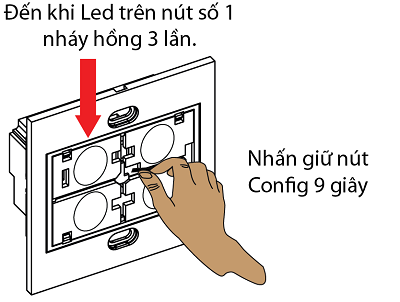

    Để khóa riêng nút cảm ứng người dùng Nhấn giữ nút Config 9 giây cho đến khi Led trên nút cảm ứng số 1 nháy đỏ 3 lần thì thả tay, sau đó quan sát trạng thái đèn Led trên từng nút cảm ứng.
    Khóa cảm ứng - Led tắt.
    Mở khóa cảm ứng - Led sáng hồng.

    Người dùng chạm vào nút cảm ứng để thay đổi trạng thái Khóa - Mở khóa.

    Sau khi cài đặt xong, người dùng ấn nút Config 1 lần để thoát chế độ cài đặt.



    Khóa từng nút cảm ứng

    Thay đổi độ sáng Led

    Led chỉ thị trên công tắc có 2 mức là sáng mạnh hoặc sáng yếu.

    Người dùng nhấn giữ nút config 5s và quan sát đèn Led, khi thấy Led thay đổi độ sáng thả tay ra.

    Nhóm thiết bị (Binding)

    So sánh Nhóm Binding - Nhóm thường

    Nhóm thường

    • Ưu điểm: Thiết bị thuộc HC/LC khác nhau vẫn có thể nhóm được.

    • Nhược điểm: Đảo chiều có độ trễ và không hoạt động được khi không có HC.



    Nhóm thường



    Nhóm binding

    • Ưu điểm: Đảo chiều nhanh, hoạt động không cần HC.

    • Nhược điểm: Các thiết bị Binding phải ở trong cùng một mạng Bluetooth do HC/LC tạo ra.



    Nhóm binding

    Cấu hình Nhóm Binding

    Ta có thể đồng bộ trạng thái của những nút cảm ứng thuộc công tắc đã được cho vào cùng chung một mạng Zigbee của HC/LC. (Tính năng nhóm Binding có thể hoạt động ngay cả khi không có HC).

    • Tạo nhóm:

    Chọn 1 nút làm nút chính trong nhóm (Nút khởi tạo). Nhấn giữ nút khởi tạo trong 10s đến khi led nháy hồng 2 lần thì nhả tay.

    Sau đó nhấn tiếp 1 lần vào nút khởi tạo để xác nhận → Lúc này led sáng hồng.
    Làm tương tự với những nút còn lại mà ta muốn đưa vào nhóm.

    Sau khi cấu hình xong → Nhấn 2 lần nút Config để thoát chế độ cài đặt.

    • Xóa nhóm:

    Giữ nút cần xóa trong 10s đến khi Led nháy hồng 2 lần. Sau đó ấn vào nút cần xóa 1 lần nữa để xác nhận xóa nút đó.

    Sau khi xóa nút cảm ứng thành công, ta nhấn nhanh nút Config 2 lần để thoát cài đặt.
    Nếu như ta xóa nút khởi tạo thì toàn bộ thông tin của nhóm Binding đó sẽ bị xóa theo.

    • Để sử dụng được chức năng này các công tắc phải được gia nhập vào trong cùng mạng của HC hoặc LC.

    • Tối đa 5 nút cảm ứng trong một nhóm Binding.

    • Không được nhóm 2 nút cảm ứng thuộc cùng 1 công tắc vào trong cùng một nhóm Binding.

    Cài đặt điều khiển trên ứng dụng Lumi Life

    Gia nhập mạng

    Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.

    Người dùng đăng nhập vào App Lumi Life => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee => Chọn “Gia nhập mạng”.

    (Chi tiết xem cài đặt thiết bị)

    Khi gia mạng thành công → Đèn Led sẽ nháy hồng 3 lần.

    Trường hợp công tắc không thể gia nhập mạng, người dùng thực hiện reset thiết bị để quay về chế độ ban đầu.

    Reset thiết bị

    Reset công tắc zigbee 3.0

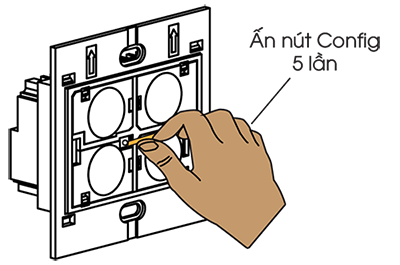

    Đối với công tắc từ sau 24/02/2020, để Reset thiết bị, người dùng nhấn nhanh nút Config 5 lần liên tiếp*.*

    Reset thành công, thiết bị sẽ nháy hồng 2 lần để báo xóa mạng thành công. Sau đó nháy hồng thêm 2 lần nữa để báo thiết bị khởi động.

    Cuối cùng sẽ nháy đỏ 3 lần liên tiếp để trở về chế độ tự động tìm mạng.



    Reset công tắc zigbee 1.2

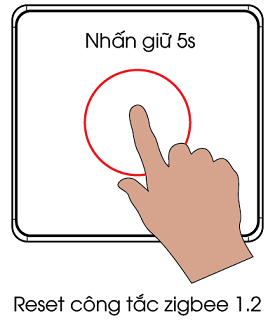

    Đối với công tắc cũ trước 24/02/2020, để Reset thiết bị, người dùng nhấn giữ nút cảm ứng trong 5s, đến khi led nháy hồng thì thả tay.

    Reset thành công, Đèn Led sẽ nháy hồng 3 lần. Cuối cùng sẽ nháy đỏ 3 lần liên tiếp báo hiệu đã quay lại quá trình tự động tìm mạng.
