Tổng quát
Mã sản phẩm: LM-Sx-D
-
LM-Sx-D là thiết bị công tắc chiết áp của Lumi, điều khiển thay đổi độ sáng của đèn chiết áp.
-
Giao thức truyền thông không dây Zigbee.
-
Phương thức điều khiển: bằng tay, điều khiển từ xa trên ứng dụng Lumi Life thông qua bộ điều khiển trung tâm.
Video chi tiết
Thông số kỹ thuật
|
Điện áp hoạt động |
100 - 240V AC ~ 50/60Hz |
|---|---|
|
Nhiệt độ hoạt động |
0℃ - 50℃ |
|
Truyền thông |
Zigbee |
|
Công suất phát Zigbee |
10 dbm |
|
Công suất tiêu thụ không tải |
< 0.5W |
|
Công suất tải |
Tải trở thuần: ≤ 500W |
|
Kích thước (D x R x C) |
Hình chữ nhật: 121.5 x 80 x 31.5 mm |
Lắp đặt thiết bị
Trước khi lắp đặt ta cần phải thực hiện bước khảo sát hạ tầng, để đảm bảo việc lắp đặt được thuận lợi.
Đấu nối dây cho thiết bị
Chân L: đấu dây lửa của nguồn điện.
Chân N: đấu dây trung tính của nguồn điện và dây trung tính thiết bị.
Chân 1: đấu với dây lửa của tải.
Sử dụng thiết bị
Bật/tắt công tắc và điều chỉnh chiết áp
Để bật/tắt người dùng chạm tay vào vòng tròn cảm ứng trên công tắc.
Điều chỉnh chiết áp: người dùng dùng 1 ngón tay xoay theo chiều kim đồng hồ trên đường viền vòng tròn cảm ứng để tăng độ sáng, xoay ngược chiều kim đồng hồ để giảm độ sáng.
Vòng tròn màu đỏ: trạng thái bật.
Vòng tròn màu xanh: trạng thái tắt.
Khóa cảm ứng
Sau khi khóa cảm ứng, người dùng sẽ không thể bật/tắt bằng tay và chỉ có thể điều khiển bằng App Lumi Life.
Để khóa tất cả nút cảm ứng: Nhấn nhanh nút Config 10 lần liên tiếp để khóa và mở khóa nút cảm ứng.
Khóa cảm ứng - Tất cả led nháy đỏ 5 lần.
Mở khóa cảm ứng - Tất cả led nháy xanh 5 lần.
Thay đổi độ sáng Led
Led chỉ thị trên công tắc có 2 mức là sáng mạnh hoặc sáng yếu.
Người dùng nhấn giữ nút config 5s và quan sát đèn Led, khi thấy Led thay đổi độ sáng thả tay ra.
Cài đặt điều khiển trên ứng dụng Lumi Life
Cho thiết bị gia nhập mạng
Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.
Người dùng đăng nhập vào App Lumi Life => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee => Chọn “Gia nhập mạng”.
(Chi tiết xem cài đặt thiết bị)
Khi gia mạng thành công → Đèn Led sẽ nháy hồng 3 lần.
Trường hợp công tắc không thể gia nhập mạng, người dùng thực hiện reset thiết bị để quay về chế độ ban đầu.

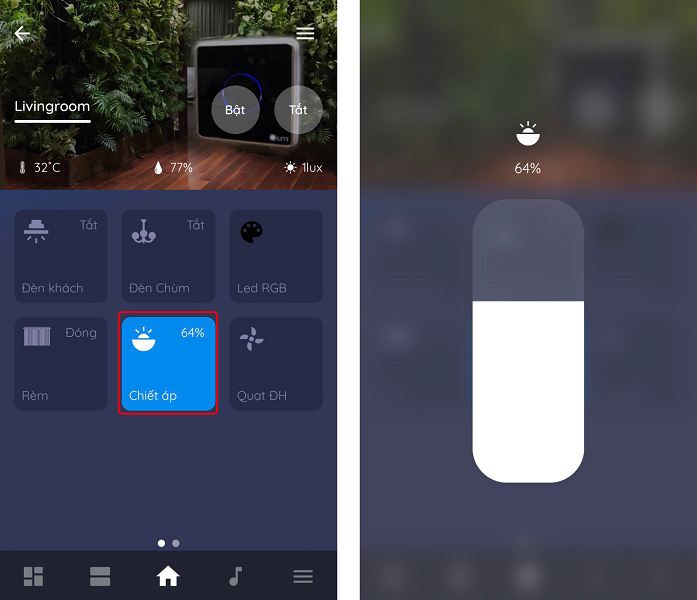

Điều khiển thiết bị trên App Lumi Life
Điều khiển thiết bị, người dùng chạm vào icon thiết bị và tăng giảm độ sáng đèn theo mức %.
Icon sáng: công tắc đang bật.
Icon tối: công tắc đang tắt.
Ngoài ra người dùng có thể cài đặt thiết bị với các chức năng nâng cao như cài đặt rule, cài đặt cảnh, cài đặt lịch.
Reset thiết bị
Reset công tắc zigbee 3.0
Đối với công tắc từ sau 24/02/2020, để Reset thiết bị, người dùng nhấn nhanh nút Config 5 lần liên tiếp*.*
Reset thành công, thiết bị sẽ nháy hồng 2 lần để báo xóa mạng thành công. Sau đó nháy hồng thêm 2 lần nữa để báo thiết bị khởi động.
Cuối cùng sẽ nháy đỏ 3 lần liên tiếp để trở về chế độ tự động tìm mạng.
Reset công tắc zigbee 1.2:
Đối với công tắc cũ trước 24/02/2020, để Reset thiết bị, người dùng nhấn giữ nút cảm ứng trong 5s, đến khi led nháy hồng thì thả tay.
Reset thành công, Đèn Led sẽ nháy hồng 3 lần. Cuối cùng sẽ nháy đỏ 3 lần liên tiếp b
