Tổng quát
Mã sản phẩm: LM-Sx-F
-
LM-Sx-F là thiết bị công tắc quạt của Lumi, hỗ trợ điều khiển quạt trần.
-
Giao thức truyền thông không dây Zigbee.
-
Phương thức điều khiển: thiết bị tự động bật/tắt khi phát hiện chuyển động, bật/tắt bằng tay, điều khiển từ xa trên ứng dụng Lumi Life thông qua bộ điều khiển trung tâm.
Thông số kỹ thuật
|
Điện áp hoạt động |
100 - 240V AC ~ 50/60Hz |
|---|---|
|
Nhiệt độ hoạt động |
0℃ - 50℃ |
|
Truyền thông |
Zigbee |
|
Công suất phát Zigbee |
10 dbm |
|
Công suất tiêu thụ không tải |
< 0.5W |
|
Công suất tải quạt |
100W |
|
Kích thước (D x R x C) |
Hình chữ nhật: 121.5 x 80 x 31.5 mm |
Lắp đặt thiết bị
-
Trước khi lắp đặt ta cần phải thực hiện bước khảo sát hạ tầng, để đảm bảo việc lắp đặt được thuận lợi.
-
Công tắc quạt phải lắp thêm tụ điện, nên đế âm lắp công tắc quạt phải chôn sâu hơn so với mặt tường từ 3 đến 4 cm.
Chân L: đấu dây lửa của nguồn điện.
Chân N: đấu dây trung tính của nguồn điện và dây trung tính thiết bị.
Chân 1,2,3: đấu chân 1,2,3 tương ứng trên tụ điện.
Chân 4: đấu dây lửa lên quạt cùng với chân 4 trên tụ điện.
Sử dụng thiết bị
Công tắc quạt có 4 cấp số: 0, 1, 2, 3 nhưng chỉ có 2 nút: nút 1 để giảm số quạt và tắt quạt, nút 2 để bật và tăng số quạt.
VD: Người dùng muốn bật số 3, thực hiện nhấn nút số 2 trên công tắc 3 lần. Khi quạt đang ở số 3, người dùng muốn tắt thì thực hiện nhấn nút số 1 trên công tắc 3 lần.

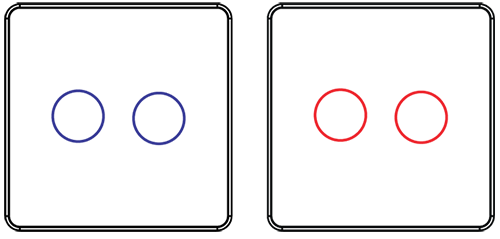

Vòng tròn màu đỏ: trạng thái bật.
Vòng tròn màu xanh: trạng thái tắt.

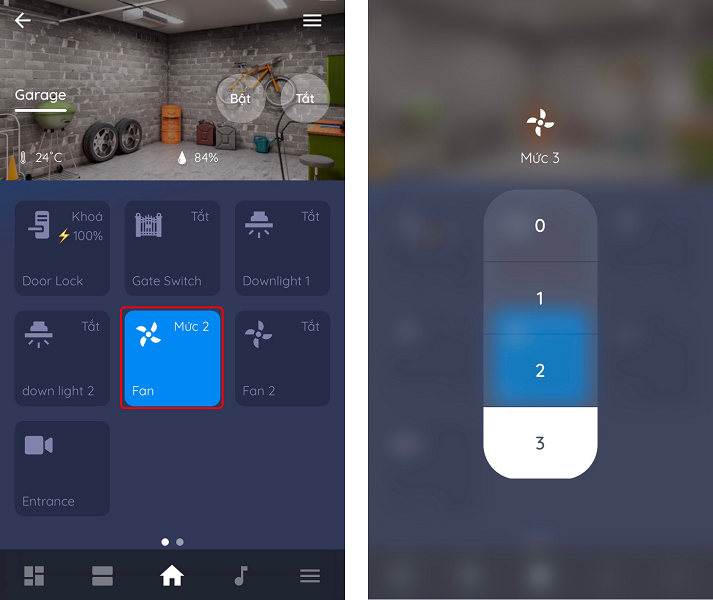

Điều khiển thiết bị trên App Lumi Life
Icon sáng: công tắc đang bật.
Icon tối: công tắc đang tắt.
Ngoài ra người dùng có thể cài đặt thiết bị với các chức năng nâng cao như cài đặt rule, cài đặt cảnh, cài đặt lịch.
Reset thiết bị

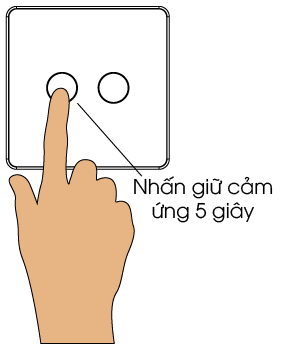

Để Reset thiết bị, người dùng nhấn giữ nút cảm ứng trong 5s, đến khi led nháy hồng thì thả tay.
Reset thành công, Đèn Led sẽ nháy hồng 3 lần. Cuối cùng sẽ nháy đỏ 3 lần liên tiếp báo hiệu đã quay lại quá trình tự động tìm mạng.
Bộ sản phẩm đóng gói
Bộ thiết bị công tắc cảm ứng được đóng hộp bao gồm: 1 bộ công tắc quạt, 1 tụ điện
