    Tổng quát về sản phẩm

    Mã sản phẩm: LM-2IN2OUT/Z





    • Điều khiển bật/tắt cho đầu ra là các thiết bị điện (Hỗ trợ 2 đầu vào và 2 đầu ra). Đầu ra kết nối và điều khiển các thiết bị điện còn đầu vào có thể cấu hình làm tín hiệu kích hoạt cho Rule/Cảnh/Lịch.

    • Kết nối không dây: Zigbee.

    • Điều khiển từ xa thông qua App Lumi Life.

    • Điều khiển theo Rule, Lịch.

    Video chi tiết

    Thông số kỹ thuật

    Điện áp hoạt động

    110 - 240V AC ~ 50Hz

    Công suất tiêu thụ

    1000W tải thuần trở
    200W tải Led (Trên một kênh đầu ra)

    Truyền thông

    Zigbee

    Công suất phát

    10 dbm

    Khoảng cách giới hạn giữa các thiết bị Bluetooth

    10m/40m (Khi có vật cản/không có vật cản)

    Kích thước

    47.5mm x 49mm x 20.4mm

    Nhiệt độ hoạt động

    0 -> 50 độ C

    Sơ đồ đấu nối





    Cài đặt điều khiển cho thiết bị

    Cho thiết bị gia nhập mạng

    Người dùng đăng nhập vào App Lumi Life => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee => Chọn “Gia nhập mạng”.

    (Chi tiết xem cài đặt thiết bị)

    Khi gia mạng thành công → Đèn Led sẽ nháy hồng 3 lần.

    Trường hợp công tắc không thể gia nhập mạng, người dùng thực hiện reset thiết bị để quay về chế độ ban đầu.

    Điều khiển thiết bị trên ứng dụng Lumi Life

    Sau khi thiết bị gia nhập mạng thành công, ta có thể điều khiển bật/tắt thiết bị trên giao diện App Lumi Life.



    Icon thiết bị trên App



    Cài đặt nhóm Binding (Đảo chiều trực tiếp)

    Ngoài tính năng cài đặt nhóm đảo chiều ở trên App Lumi Life,người dùng còn có thể cài đặt tính năng nhóm Binding (Đảo chiều trực tiếp) ở ngay trên module.

    Lúc này các module In Out có thể đồng bộ trực tiếp trạng thái với nhau hoặc với công tắc Zigbee khác mà không cần thông qua HC.

    Nhóm đảo chiều thường & Nhóm Binding

    Nhóm thường

    • Ưu điểm: Thiết bị thuộc HC/LC khác nhau vẫn có thể nhóm được.

    • Nhược điểm: Đảo chiều có độ trễ và không hoạt động được khi không có HC.



    Nhóm thường





    Nhóm Binding

    • Ưu điểm: Đảo chiều nhanh, hoạt động không cần HC.

    • Nhược điểm: Các thiết bị Binding phải ở trong cùng một mạng Bluetooth do HC/LC tạo ra.



    Nhóm Binding



    Cài đặt nhóm Binding

    Ta thực hiện các bước như bên dưới đây

    Tạo nhóm

    • Bước 1: Cho module vào chế độ cài đặt

      Nhấn giữ nút Config ở trên vỏ sản phẩm trong 10 giây cho đến khi Led nháy hồng 2 lần (Xác nhận đã vào chế độ cài đặt) thì thả tay.



    • Bước 2: Chọn kênh cần cho vào nhóm

      Tiếp theo người dùng lựa chọn kênh cần cài đặt.

      Để chọn kênh 1 - Nhấn nhanh nút Config 1 lần

      Để chọn kênh 2 - Nhấn nhanh nút Config 2 lần.



    • Bước 3: Thêm các thiết bị khác vào nhóm Binding

      Ta thực hiện lại bước 1&2 ở trên đối với những thiết bị khác (Module In Out, công tắc cảm ứng...)



    • Bước 4: Xác nhận hoàn thành việc cài đặt

      Sau khi hoàn thành việc cài đặt, người dùng nhấn nhanh 2 lần nút Config để thoát ra khỏi chế độ cài đặt.

    Xóa nhóm Binding:
    Người dùng thực hiện lại bước 1&2 giống như thao tác cài đặt nhóm đã nêu ở trên.

    Nếu như kênh được lựa chọn đã từng được cài đặt vào một nhóm binding → Việc thực hiện đến bước 2 này sẽ là xóa thông tin của nhóm cũ và tiếp tục cấu hình cho kênh vào một nhóm mới.

    Thiết bị đầu tiên được cho vào chế độ cài đặt Binding thì sẽ tính là thiết bị khởi tạo (Init) nếu như ta thao tác xóa thiết bị Init ra khỏi nhóm thì toàn bộ cấu hình của nhóm đó sẽ bị xóa theo, còn với những thiết bị vào nhóm sau thiết bị khởi tạo (Init) nếu bị xóa thì cũng không làm ảnh hưởng gì đến cấu hình chung.

    • Tại mỗi một thời điểm chỉ nên cài đặt một nhóm Binding.

    • Cấu hình nhóm tối đa là 5 nút trong một nhóm và không thể cấu hình nhóm Binding cho những nút nằm trên cùng một thiết bị.

    Cài đặt tính năng nâng cao cho sản phẩm



    Giao diện cài chế độ hoạt động cho sản phẩm



    Cài đặt tín hiệu đầu vào (Input)

    Ta có thể cấu hình nhận dạng tín hiệu đầu vào của module. Module sẽ nhận tín hiệu từ công tắc dạng Nhấn giữ hay Nhấn nhả.

    • Chế độ Toggle Switch:

      Khi tín hiệu đầu vào là ON thì tải đầu ra cũng được ON - bật lên

      Khi tín hiệu đầu vào là OFF thì đầu ra cũng được OFF - tắt đi.

      Tín hiệu giữa đầu vào và đầu ra là đồng bộ.

    • Chế độ Any Change:

      Ở chế độ này cứ khi nào tín hiệu đầu vào thay đổi trạng thái thì đầu ra cũng thay đổi trạng thái theo - không cần quan tâm là có cùng là một trạng thái ON/OFF hay không.

    • Chế độ Momentary Switch:

      Ở chế độ này dành cho loại công tắc nhấn nhả,

      VD như nút nhấn chuông cửa... cứ một lượt nhấn nhả là đầu ra sẽ thay đổi trạng thái một lần.



    Cài đặt chế độ đầu vào



    Cài đặt tín hiệu đầu ra (Output)

    Người dùng có thể cài đặt chế độ cho những thiết bị ở đầu ra với những chế độ như sau:

    • Chế độ bật/tắt thông thường

    • Chế độ Auto On/Off: Khi thiết bị được Bật hoặc Tắt thì sau bao lâu thiết bị sẽ tự động được đảo trạng thái đi

      (Ứng dụng cho hẹn giờ bình nóng lạnh, máy sưởi...)







    • Chế độ Delay On/Off: VD đèn đang Bật hoặc Tắt thì nhận được tín hiệu đảo trạng thái từ phía công tắc đầu vào, nhưng phải một lúc sau đèn mới đảo trạng thái.









    Cài đặt chế độ đầu ra



    Cài đặt trạng thái của đầu ra khi được cấp lại nguồn (Power)

    Ta có thể cài đặt trạng thái cho tải đầu ra của module mỗi khi được khởi động lại nguồn. Có tất cả 3 chế độ:

    • Chế độ Bật hoặc Tắt (Default On hoặc Off): Khi module được cấp lại nguồn thì đầu ra sẽ luôn mặc định ở trạng thái Bật hoặc Tắt.

    • Chế độ mặc định: Khi module được cấp lại nguồn thì đầu ra của module sẽ lấy lại trạng thái cũ trước khi bị mất điện.







    Cài đặt liên kết đầu vào - đầu ra (Link-Unlink)

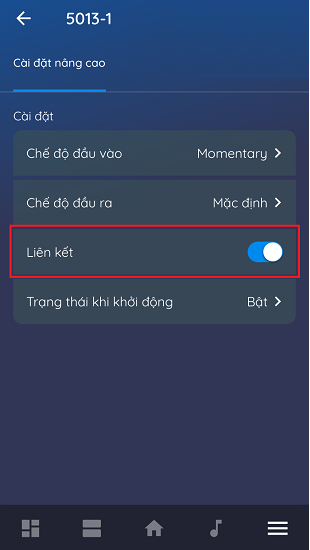

    Nếu như người dùng không muốn sự thay đổi của công tắc đầu vào làm ảnh hưởng tới trạng thái của thiết bị điện ở đầu ra thì có thể cài đặt trên App Lumi Life.

    Lúc này trạng thái của thiết bị trên App Lumi Life sẽ lấy theo trạng thái của đầu ra Output.

    Còn công tắc ở đầu vào tuy không thể điều khiển thiết bị ở đầu ra, nhưng vẫn có thể gửi các sự kiện lên App Lumi Life (VD: Sự kiện nhấn 1 lần, nhấn 2 lần, nhấn giữ).





    Lắp đặt hoàn thiện sản phẩm
